Aplicativo e ESP32 - Versão Final

Esquema do Projeto

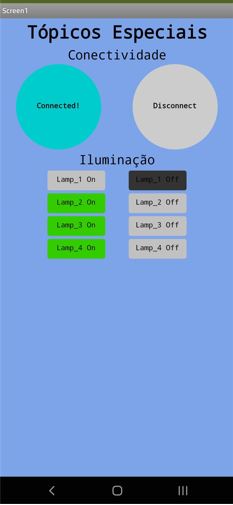

A versão final do App utilizando a plataforma MIT App Inventor, agora com uma interface mais moderna e funcionalidades mais precisas está pronta. O App inicia com somente os campos de Conectividade visíveis, em uma interface mais limpa.

Para evitar alguns "bugs" mantivemos o botão de Desconectar desativado enquanto não houver nenhuma conexão realizada.

Ao clicar em Conectar, temos a lista de dispositivos Bluetooth disponíveis no alcance do smartphone utilizado, com as informações de endereço MAC, Nome do dispositivo BLE e potencia do sinal.

Ao selecionar o dispositivo o App fará a conexão e irá ativar os botões de controle de Iluminação. Os botões estão configurados da seguinte forma:

Lamp_1 ON -> Liga Lâmpada 1 e Aciona o Slide Bar para controle de Intensidade.

Lamp_2 ON -> Liga Lâmpada 2

Lamp_3 ON -> Liga Lâmpada 3

Lamp_4 ON -> Liga Lâmpada 4

Lamp_1 OFF -> Desliga Lâmpada 3 e Desabilita a Slide Bar para controle de Intensidade.

Lamp_2 OFF -> Desliga Lâmpada 2

Lamp_3 OFF -> Desliga Lâmpada 3

Lamp_4 OFF -> Desliga Lâmpada 4

A Slide Bar está configurada somente para uso com a Lampada 1, uma vez que só dispomos de um Dimmer para a montagem do circuito.

Todos os botões mudam de cor indicando se estão habilitados ou não.

A Slide Bar é a responsável por fazer a alteração da saída PWM do ESP32, que manda o sinal para o Dimmer e faz a alteração da corrente AC que energiza a lâmpada.

Ao lado do Slide Bar consta uma contagem que mostra os 5 níveis de alteração da intensidade da iluminação.

Para o devido funcionamento do App, é necessário importar uma extensão BluetoothLE, disponibilizada na comunidade do MIT App Inventor que pode ser encontrada no link abaixo:

https://mit-cml.github.io/extensions/

Abaixo, segue o diagrama de blocos completo contemplando todas as funcionalidades do App.

Para a montagem completa do circuito foram utilizados:

1 ESP 32 - 30 Pinos;
1 Fonte Arduino 5v;
1 Protoboard;
Jumpers para conexões;
1 Módulo Relé para Arduino com 4 Relés;
1 Dispositivo Dimmer MC-8A com entrada PWM para controle digital;
2 bocais para lâmpadas;
2m de cabos 1,5mm² para energização das lâmpadas;
2 Lâmpadas;
1 Smartphone com suporte BLE;

Abaixo um breve vídeo com o funcionamento do circuito e App desenvolvido:

Para a programação da eletrônica foi utilizado o Arduino IDE utilizando o código abaixo:

Código ESP32

#include <Arduino.h>

#include <BLEDevice.h>

#include <BLEServer.h>

#include <BLEUtils.h>

#include <BLE2902.h>

BLECharacteristic *characteristicTX; //através desse objeto iremos enviar dados para o client

bool deviceConnected = false; //controle de dispositivo conectado

const int rele1 = 2;

const int rele2 = 4;

const int rele3 = 5;

const int rele4 = 18;

int controle = 0;

int aux = 0;

int Busca = 0;

#define SERVICE_UUID "4FAFC201-1FB5-459E-8FCC-C5C9C331914B"

// UART service UUID não podedo ser iguais

#define CHARACTERISTIC_UUID_RX "4FAFC202-1FB5-459E-8FCC-C5C9C331914B"

#define CHARACTERISTIC_UUID_TX "4FAFC203-1FB5-459E-8FCC-C5C9C331914B"

#define PINO_DIM 26

#define PINO_ZC 27

#define maxBrightness 800 // brilho maximo em us

#define minBrightness 7500 // brilho minimo em us

#define TRIGGER_TRIAC_INTERVAL 20 // tempo quem que o triac fica acionado

#define IDLE -1

#define pino_botao_up 13 // pino quem que o botao de aumentar o brilho esta conectado

#define pino_botao_down 12 // pino que o botao de diminuir o brilho esta conectado

//callback para receber os eventos de conexão de dispositivos

class ServerCallbacks: public BLEServerCallbacks {

void onConnect(BLEServer* pServer) {

deviceConnected = true;

};

void onDisconnect(BLEServer* pServer) {

deviceConnected = false;

}

};

//callback para envendos das características

class CharacteristicCallbacks: public BLECharacteristicCallbacks {

void onWrite(BLECharacteristic *characteristic) {

//retorna ponteiro para o registrador contendo o valor atual da caracteristica

std::string rxValue = characteristic->getValue();

//verifica se existe dados (tamanho maior que zero)

if (rxValue.length() > 0) {

Serial.println("*********");

Serial.print("Esperando Comando ");// vai printar para mim no serial

for (int i = 0; i < rxValue.length(); i++) {

Serial.print(rxValue[i]);

}

Serial.println();

// Do stuff based on the command received

if (rxValue.find("Liga1") != -1) {

Serial.print("Ligar!");// vai printar para mim no serial

digitalWrite(rele1, LOW);

aux = 1;

}

else if (rxValue.find("Desl1") != -1) {

Serial.print("Desligar");

digitalWrite(rele1, HIGH);

aux = 0;

}

else if (rxValue.find("Liga2") != -1) {

Serial.print("Ligar!");// vai printar para mim no serial

digitalWrite(rele2, LOW);

}

else if (rxValue.find("Desl2") != -1) {

Serial.print("Desligar");

digitalWrite(rele2, HIGH);

}

else if (rxValue.find("Liga3") != -1) {

Serial.print("Ligar!");// vai printar para mim no serial

digitalWrite(rele3, LOW);

}

else if (rxValue.find("Desl3") != -1) {

Serial.print("Desligar");

digitalWrite(rele3, HIGH);

}

else if (rxValue.find("Liga4") != -1) {

Serial.print("Ligar!");// vai printar para mim no serial

digitalWrite(rele4, LOW);

}

else if (rxValue.find("Desl4") != -1) {

Serial.print("Desligar");

digitalWrite(rele4, HIGH);

}

else if ((rxValue.find("0") != -1 && aux == 1)){

controle = 0;

}

else if ((rxValue.find("1") != -1) && aux == 1){

controle = 1;

}

else if ((rxValue.find("2") != -1 && aux == 1)){

controle = 2;

}

else if ((rxValue.find("3") != -1) && aux == 1){

controle = 3;

}

else if ((rxValue.find("4") != -1 && aux == 1)){

controle = 4;

}

else if ((rxValue.find("5") != -1) && aux == 1){

controle = 5;

}

};

//variaveis globais

int brilho = 100;

int brilho_convertido = 0;

unsigned long ultimo_millis1 = 0;

unsigned long ultimo_millis2 = 0;

unsigned long debounce_delay = 100;

hw_timer_t * timerToPinHigh;

hw_timer_t * timerToPinLow;

portMUX_TYPE mux = portMUX_INITIALIZER_UNLOCKED;

volatile bool isPinHighEnabled = false;

volatile long currentBrightness = minBrightness;

void IRAM_ATTR ISR_turnPinLow(){ // desliga o pino dim

portENTER_CRITICAL_ISR(&mux); // desativa interrupçoes

digitalWrite(PINO_DIM, LOW);

isPinHighEnabled = false;

portEXIT_CRITICAL_ISR(&mux); // ativa as interrupçoes novamente

}

void IRAM_ATTR setTimerPinLow(){ // executa as configuracoes de pwm e aplica os valores da luminosidade ao dimmer no tempo em que ra ficar em low

timerToPinLow = timerBegin(1, 80, true);

timerAttachInterrupt(timerToPinLow, &ISR_turnPinLow, true);

timerAlarmWrite(timerToPinLow, TRIGGER_TRIAC_INTERVAL, false);

timerAlarmEnable(timerToPinLow);

}

void IRAM_ATTR ISR_turnPinHigh(){ // liga o pino dim

portENTER_CRITICAL_ISR(&mux); // desativa interrupçoes

digitalWrite(PINO_DIM, HIGH);

setTimerPinLow();

portEXIT_CRITICAL_ISR(&mux); // ativa as interrupçoes novamente

}

void IRAM_ATTR setTimerPinHigh(long brightness){ // executa as configuracoes de pwm e aplica os valores da luminosidade ao dimmer no tempo que ira ficar em high

isPinHighEnabled = true;

timerToPinHigh = timerBegin(1, 80, true);

timerAttachInterrupt(timerToPinHigh, &ISR_turnPinHigh, true);

timerAlarmWrite(timerToPinHigh, brightness, false);

timerAlarmEnable(timerToPinHigh);

}

void IRAM_ATTR ISR_zeroCross() {// funçao que é chamada ao dimmer registrar passagem por 0

if(currentBrightness == IDLE) return;

portENTER_CRITICAL_ISR(&mux); // desativa interrupçoes

if(!isPinHighEnabled){

setTimerPinHigh(currentBrightness); // define o brilho

}

portEXIT_CRITICAL_ISR(&mux); // ativa as interrupçoes novamente

}

void turnLightOn(){ // liga o dimmer no brilho maximo

portENTER_CRITICAL(&mux);// desativa interrupçoes

currentBrightness = maxBrightness;

digitalWrite(PINO_DIM, HIGH);

portEXIT_CRITICAL(&mux);// ativa as interrupçoes novamente

}

void turnLightOff(){// deliga o dimmer

portENTER_CRITICAL(&mux); // desativa interrupçoes

currentBrightness = IDLE;

digitalWrite(PINO_DIM, LOW);

portEXIT_CRITICAL(&mux); // ativa as interrupçoes novamente

}

void setup() {

Serial.begin(115200);

pinMode(rele1, OUTPUT);

pinMode(rele2, OUTPUT);

pinMode(rele3, OUTPUT);

pinMode(rele4, OUTPUT);

digitalWrite(rele1, HIGH);

digitalWrite(rele2, HIGH);

digitalWrite(rele3, HIGH);

digitalWrite(rele4, HIGH);

// Create the BLE Device

BLEDevice::init("BLE_TOPICOS"); // nome do dispositivo bluetooth

// Create the BLE Server

BLEServer *server = BLEDevice::createServer(); //cria um BLE server

server->setCallbacks(new ServerCallbacks()); //seta o callback do server

// Create the BLE Service

BLEService *service = server->createService(SERVICE_UUID);

// Create a BLE Characteristic para envio de dados

characteristicTX = service->createCharacteristic(

CHARACTERISTIC_UUID_TX,

BLECharacteristic::PROPERTY_NOTIFY

);

characteristicTX->addDescriptor(new BLE2902());

// Create a BLE Characteristic para recebimento de dados

BLECharacteristic *characteristic = service->createCharacteristic(

CHARACTERISTIC_UUID_RX,

BLECharacteristic::PROPERTY_WRITE

);

characteristic->setCallbacks(new CharacteristicCallbacks());

// Start the service

service->start();

// Start advertising (descoberta do ESP32)

server->getAdvertising()->start();

Serial.println("Esperando conexão");

currentBrightness = IDLE;

pinMode(PINO_ZC, INPUT_PULLUP);

pinMode(PINO_DIM, OUTPUT);

digitalWrite(PINO_DIM, LOW);

attachInterrupt(digitalPinToInterrupt(PINO_ZC), ISR_zeroCross, RISING);

Serial.println("Controlando dimmer com esp32");

pinMode(pino_botao_up, INPUT);

pinMode(pino_botao_down, INPUT);

}

void loop() {

//se existe algum dispositivo conectado

if (deviceConnected == false) {

Serial.print(" Aguardando Nova Conexão: ");

Serial.println(" ");

if (Busca == 1){

Busca = 0;

ESP.restart();

}

delay(1000);

if (deviceConnected == true) {

Serial.print(" Aguardando Comando ");

Serial.println(" ");

Busca = 1;

}

Serial.println(brilho); // mostra a quantidade de brilho atual

if (controle == 5) { // e o botao estiver precionado

brilho = 60;

brilho_convertido = map(brilho, 100, 0, maxBrightness, minBrightness); //converte a luminosidade em microsegundos

portENTER_CRITICAL(&mux); //desliga as interrupçoes

currentBrightness = brilho_convertido; // altera o brilho

portEXIT_CRITICAL(&mux);// liga as interrupçoes

}

else if (controle == 4) { // e o botao estiver precionado

brilho = 48;

brilho_convertido = map(brilho, 100, 0, maxBrightness, minBrightness); //converte a luminosidade em microsegundos

portENTER_CRITICAL(&mux); //desliga as interrupçoes

currentBrightness = brilho_convertido; // altera o brilho

portEXIT_CRITICAL(&mux);// liga as interrupçoes

}

else if (controle == 3) { // e o botao estiver precionado

brilho = 36;

brilho_convertido = map(brilho, 100, 0, maxBrightness, minBrightness); //converte a luminosidade em microsegundos

portENTER_CRITICAL(&mux); //desliga as interrupçoes

currentBrightness = brilho_convertido; // altera o brilho

portEXIT_CRITICAL(&mux);// liga as interrupçoes

}

else if (controle == 2) { // e o botao estiver precionado

brilho = 24;

brilho_convertido = map(brilho, 100, 0, maxBrightness, minBrightness); //converte a luminosidade em microsegundos

portENTER_CRITICAL(&mux); //desliga as interrupçoes

currentBrightness = brilho_convertido; // altera o brilho

portEXIT_CRITICAL(&mux);// liga as interrupçoes

}

else if (controle == 1) { // e o botao estiver precionado

brilho = 12;

brilho_convertido = map(brilho, 100, 0, maxBrightness, minBrightness); //converte a luminosidade em microsegundos

portENTER_CRITICAL(&mux); //desliga as interrupçoes

currentBrightness = brilho_convertido; // altera o brilho

portEXIT_CRITICAL(&mux);// liga as interrupçoes

}

else if (controle == 0) { // e o botao estiver precionado

brilho = 0;

brilho_convertido = map(brilho, 100, 0, maxBrightness, minBrightness); //converte a luminosidade em microsegundos

portENTER_CRITICAL(&mux); //desliga as interrupçoes

currentBrightness = brilho_convertido; // altera o brilho

portEXIT_CRITICAL(&mux);// liga as interrupçoes

}

Esse projeto de acender e controlar a intensidade da da luz que passa na lâmpada tem com objetivo aumentar o conhecimento na área de programação em micro controlador, ver como funciona o famoso BLE que vem ganhando destaque em algumas automações no mercado, assim com base nesse projeto pode se aprofundar mais em automação residencial, atingimos o objetivo principal do projeto assim através dele pode surgir novas ideias.
